Rask svar: Hvordan bestemme riktig størrelse på gasskontakten
Riktig størrelse for en Fleksibel gasskontakt i rustfritt stål stilles inn av innløpskoblingen på apparatet og utløpskoblingen på gassavstengningsventilen, ikke av størrelsen på grengassledningen som mater rommet. Koblinger er merket med en nominell størrelse, og de to størrelsene som brukes på de fleste husholdningsapparater er 3/8 tommer og 1/2 tommer, mens størrelser på 3/4 tommer og 1 tommer generelt er reservert for apparater med høyere inngang som store vannvarmere og ovner. For å velge riktig størrelse, pass på hunnkoblingen på hver ende av kontakten til gjengestørrelsen som er stemplet på apparatventilen og på stengeventilen, og bekreft deretter at den nominelle inngangskapasiteten til den nominelle størrelsen er lik eller større enn den maksimale BTU per time-tallet som er trykt på apparatets typeskilt.
A rustfritt stål fleksibel gasskontakt for komfyr installasjoner er oftest dimensjonert på 1/2 tomme, mens mange kompakte eller bærbare kokeapparater bruker en mindre 3/8 tommers tilkobling. Større kommersielle serier og kombinasjonsenheter krever noen ganger en 3/4 tommers montering, så apparatets navneskilt bør alltid sjekkes før du bestiller en ny kontakt.
Hvorfor riktig dimensjonering er viktig for en fleksibel gasslange i rustfritt stål
En underdimensjonert kobling begrenser gassstrømmen til apparatet, noe som kan føre til svak brennerytelse, langsom gjenvinning av varmtvannsberederen eller et apparat som sliter med å nå sin nominelle effekt. En overdimensjonert kobling vil derimot ikke tres riktig inn på apparatventilen eller avstengningsventilen, og å tvinge frem en mismatchende kobling kan skade gjengene på både koblingen og ventilen. Fordi apparatets inndatavurderinger varierer mellom merker og modeller, er den nominelle størrelsen som fungerte på en gammel enhet ikke automatisk riktig for utskifting, så typeskiltet bør sjekkes hver gang et apparat byttes ut.
Dette skiller seg noe fra hvordan a csst gasskontakt systemet er dimensjonert. En CSST-gasskobling er vanligvis en del av en kontinuerlig serie av korrugerte rør av rustfritt stål som distribuerer gass fra en meter eller manifold til flere apparater gjennom en struktur, så størrelsen beregnes ut fra den totale tilkoblede lasten og lengden på hver kjøring ved hjelp av et dimensjoneringsskjema, i stedet for fra en enkelt apparatbeslag. En fleksibel gasslange i rustfritt stål som kun brukes som en apparatkobling, trenger derimot bare å matche de to koblingene den sitter mellom.
Vanlige nominelle størrelser og enhetsmatch-up
Tabellen nedenfor oppsummerer hvordan nominelle koblingsstørrelser vanligvis stemmer overens med vanlige husholdningsgassapparater. Disse tallene er generelle referanser, og den nøyaktige maksimale inngangsverdien som er stemplet på apparatets navneskilt, bør alltid ha prioritet over et generelt diagram.
| Nominell størrelse | Typisk apparat | Felles trådtilkobling | Ca. Maks inngang |
|---|---|---|---|
| 3/8 tommer | Kompakt komfyr, bærbar koketopp | 3/8 tommer FIP | Omtrent 40 000 BTU/time |
| 1/2 tomme | Gasskomfyr eller komfyr, gasstørker | 1/2 tomme FIP | Omtrent 75 000 BTU/time |
| 3/4 tommer | Gass varmtvannsbereder, gassovn | 3/4 tommer FIP | Omtrent 150 000 BTU/time |
| 1 tomme | Stor ovn, manifold feed | 1 tomme FIP | Omtrent 300 000 BTU/time |
Omtrentlig maksimal inngang etter nominell kontaktstørrelse
Figur 1. Omtrentlig maksimal apparatinngang knyttet til hver nominell kontaktstørrelse.
Fleksibel gasskontakt i rustfritt stål sammenlignet med CSST- og PVC-belagte alternativer
Kjøpere må ofte velge mellom en bare Fleksibel gasskontakt i rustfritt stål , et lengre løp csst gasskontakt , og en PVC-belagt gasskontakt . Alle tre deler den samme korrugerte kjernen i rustfritt stål, men de er bygget og ferdigstilt for forskjellige roller. Tabellen og diagrammet nedenfor skisserer hvordan disse tre alternativene generelt sammenlignes med funksjon i stedet for pris.
| Funksjon | Fleksibel gasskontakt i rustfritt stål | CSST gasskobling | PVC-belagt gasskontakt |
|---|---|---|---|
| Grunnmateriale | Korrugert rustfritt stål | Korrugert rustfritt stål | Korrugert rustfritt stål with PVC jacket |
| Typisk bruk | Enkelt apparat tilkobling | Distribusjon av hele bygningsgass | Enkelt apparat tilkobling |
| Overflatefinish | Bar eller lett ferdig rustfri | Ofte jakke langs hele oppløpet | Farget ytre belegg, vanligvis gult |
| Vanlig lengdeområde | Kort, apparat til ventil | Lang, rom til rom går | Kort, apparat til ventil |
Illustrativ sammenligning på tvers av nøkkelutvalgsfaktorer
Figur 2. Illustrativ side ved side sammenligning, ikke utledet fra en spesifikk testrapport.
Hvordan spolediameter og veggtykkelse påvirker bøyeradius
Korrugeringsmønsteret på en fleksibel gasslange i rustfritt stål er det som gjør at den kan bøye seg rundt skap, forskyvningsventiler og trange bruksrom uten å knekke. Etter hvert som den nominelle størrelsen øker, øker også veggtykkelsen og spiraldiameteren, noe som øker minimumsradiusen som slangen kan bøyes gjennom før korrugeringene begynner å flate ut eller spennesprekk ved gjentatt bøying. En kobling som er bøyd tettere enn dens nominelle minimumsradius mister tverrsnittsareal ved bøyepunktet, noe som reduserer effektiv strømning selv om den nominelle størrelsen på beslaget ikke har endret seg.
Anbefalt minimum bøyeradius etter nominell størrelse
Figur 3. Generell trend med at minimum bøyeradius øker sammen med nominell kontaktstørrelse.
Fleksisyklus-holdbarhet på tvers av beleggstyper
Gjentatt bøying under service, flytting og rengjøring av apparatet er en av hovedårsakene til at en apparatkontakt til slutt må skiftes ut. En blank rustfri finish, en Gul belagt gasslange i rustfritt stål , og en PVC-belagt gasskontakt alle bruker den samme korrugerte kjernen, så deres flex-levetid er hovedsakelig drevet av veggtykkelse, korrugeringsdybde og hvor godt det ytre belegget motstår slitasje på steder der slangen kommer i kontakt med en skapkant eller motramme. Illustrasjonen nedenfor er en generell sammenligning av relativ flexsyklus-holdbarhet og er ikke hentet fra en spesifikk publisert test.
Illustrativ relativ Flex Cycle Durability Index
Figur 4. Kun Illustrerende indeks, ment å vise relativt mønster i stedet for eksakte målte verdier.
Hvor en gul belagt gasslange i rustfritt stål vanligvis brukes
A Gul belagt gasslange i rustfritt stål er en standard korrugert rustfri kobling med en ekstra ytre kappe, oftest ferdig i gult, slik at det raskt er gjenkjennelig blant andre fleksible linjer i et kjøkken eller bruksområde. Belegget legger et lag med slitasje- og fettbestandighet på toppen av den rustfrie kjernen, noe som er nyttig i travle kjøkkenmiljøer der en kobling kan børstes mot skapkanter, rengjøringsverktøy eller sølt kokevæske gjennom årene. Vanlige steder denne koblingsstilen vises inkluderer følgende.
- Bolig og lette kommersielle gassområder plassert i høytrafikkfulle kjøkkenområder
- Gasstørker plassert i vaskerom hvor slangen kan være synlig og drar nytte av fargeidentifikasjon
- Installasjoner der en tekniker ønsker å separere en gassledning visuelt fra nærliggende vann- eller avløpsledninger med et øyeblikk
- Ettermonteringsprosjekter der matching av beleggsfargen til en eksisterende kobling er foretrukket for et konsistent utseende
Den ekstra jakken endrer ikke den underliggende nominelle størrelseslogikken som ble dekket tidligere i denne artikkelen. Dimensjonering av en gul belagt kobling kommer fortsatt ned til å matche monteringsgjengene i begge ender og bekrefte den nominelle kapasiteten mot apparatets navneskilt.
Dimensjoneringsfeil som reduserer enhetens ytelse
De fleste klager på dimensjonering går tilbake til et lite antall gjentatte feil under valg eller installasjon.
- Velge en koblingslengde basert kun på avstanden fra veggåpningen i stedet for den faktiske ventilposisjonen.
- Forutsatt at hver gassserie bruker samme nominelle størrelse uten å sjekke det gjeldende apparatets navneskilt.
- Gjenbruk av en eldre kobling på et erstatningsapparat uten å verifisere at størrelsen på innløpskoblingen fortsatt stemmer overens.
- Overser forskjellen mellom en kontakts nominelle størrelsesetikett og dens faktiske indre strømningsdiameter.
- Blanding av gjengetyper mellom stengeventilen og koblingsbeslaget, noe som kan forårsake dårlig tetning i skjøten.
Velge en produsent av fleksibel gasskobling i rustfritt stål
Når riktig størrelse og beleggtype er identifisert, er neste avgjørelse hvilken produsent av fleksibel gasskobling i rustfritt stål å hente fra, spesielt for kjøpere som legger inn massebestillinger eller gjentatte bestillinger. En pålitelig leverandør av gasskontakt i rustfritt stål bør være i stand til å holde konsistent korrugeringsdybde og veggtykkelse på tvers av produksjonsserier, siden selv små variasjoner i disse dimensjonene endrer både bøyeradiusen og den nominelle strømningskapasiteten diskutert tidligere i denne artikkelen.
For kjøpere som utforsker fleksibel gass-kontakt engros ordninger, er det verdt å bekrefte at fabrikken kan levere et fullt nominelt størrelsesområde fra 3/8 tomme til 1 tomme, sammen med flere beleggalternativer, inkludert blank rustfri, PVC-belagt og gul belagt finish, slik at en enkelt bestilling kan dekke flere apparatkategorier samtidig. Når man sammenligner en gasskoblingsprodusent Kina baserte kjøpere vurderer, nyttige spørsmål å stille inkluderer hvordan råt coil-lager skjermes før forming, hvordan korrugerings- og fletteprosesser overvåkes under produksjon, og om monteringsgjenger kontrolleres mot referansemålere før pakking.
An OEM gasskontakt i rustfritt stål programmet er ofte den mest effektive veien for distributører og apparatmerker som trenger tilpassede spolediametre, tilpassede lengder eller merkeemballasje, inkludert en dedikert rustfritt stål fleksibel gasskontakt for komfyr linje bygget rundt en spesifikk apparatplattform. Viktige evalueringspunkter inkluderer vanligvis følgende.
- Produksjonsskala og evne til å opprettholde konsistent veggtykkelse på tvers av store bestillinger
- Utvalg av nominelle størrelser og beleggalternativer tilbys fra en enkelt fabrikk
- Støtte for tilpasset spolelengde, tilpasningskonfigurasjon og emballasje for OEM-programmer
- Dokumentert prosesskontroll fra råvaresiling til sluttkontroll
Om Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. er et profesjonelt foretak med fokus på forskning, design, produksjon og salg av rustfrie stålbelger, som jobber for å tilby sikre og holdbare fleksible tilkoblingsløsninger for gass, rørleggerarbeid, oppvarming og relaterte felt. Selskapet opererer som en OEM-produsent av fleksible gasskoblinger i rustfritt stål og en ODM-tilpasset CSST-gasskoblingsfabrikk, og støtter kjøpere som trenger enten standard produktlinjer eller fullt tilpassede spesifikasjoner.
Anlegget dekker et område på 35 mu og inkluderer 18 000 kvadratmeter med standardiserte produksjonsverksteder, støttet av styringssystemer inkludert ISO9001, ISO14001 og ISO45001 . Haoyin er anerkjent som en nasjonal høyteknologisk bedrift og en grønn fabrikk, og følger en produksjonsfilosofi bygget rundt konsistens og kvalitet, med en prosess som går fra råvarescreening og strukturell design gjennom produksjon, ytelsestesting og ettersalgsstøtte.
Be om produktspesifikasjoner og engrosinformasjon
Kjøpere som har identifisert den nominelle størrelsen, beleggstypen og lengden som trengs for prosjektet deres, er velkommen til å sende utstyrsspesifikasjoner for en matchende produktanbefaling. Om kravet er en liten prøvebestilling på en Fleksibel gasskontakt i rustfritt stål for en enkelt produktlinje, en bulk fleksibel gass-kontakt engros ordre, eller en OEM gasskontakt i rustfritt stål program med tilpasset merkevarebygging, deling av apparattype, nødvendige nominelle størrelser og målbeleggfinish hjelper til med å fremskynde responsen med nøyaktige spesifikasjonsark.
Ofte stilte spørsmål
-
Q1. Hva er en fleksibel gasskontakt i rustfritt stål

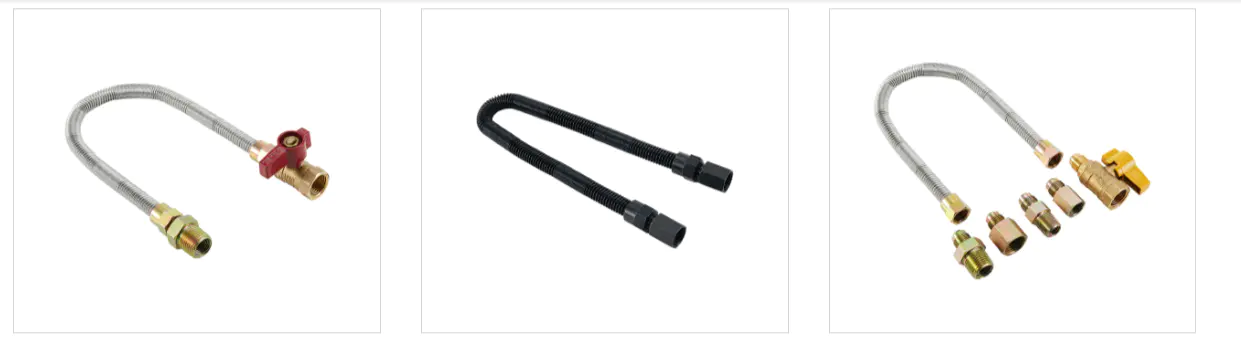

Det er et korrugert rustfritt stålrør utstyrt med tilkoblingsender, som brukes til å koble et gassapparat til en stengeventil, samtidig som det gir en viss fleksibilitet i ruting og plassering av apparatet.
-
Q2. Hvordan fungerer en fleksibel gasskontakt i rustfritt stål
Den korrugerte veggstrukturen lar røret bøye seg rundt hindringer mens den fortsatt fører gass trygt mellom avstengningsventilen og apparatets inntakskobling.
-
Q3. Hva er fordelene med gasskoblinger i rustfritt stål
De kombinerer fleksibilitet for enklere installasjon med en slitesterk metallkjerne som tåler gjentatte bøyninger under rengjøring, service eller bytte av apparat.
-
Q4. Hvor lenge varer en fleksibel gasskontakt i rustfritt stål
Levetiden avhenger av installasjonsforholdene og hvor ofte kontakten bøyes, så periodisk visuell inspeksjon for slitasje ved bøyningspunkter er en rimelig praksis.
-
Q5. Er fleksible gasskoblinger i rustfritt stål trygge å bruke
Når riktig nominell størrelse, matchende gjengebeslag og en rute uten knekk eller skarpe bøyninger brukes, er denne kontakttypen en mye brukt metode for tilkobling av apparater.
-
Q6. Kan fleksible gasskoblinger brukes til naturgass
Ja, denne koblingsstilen brukes ofte for tilkoblinger av naturgassapparater i boliger og lette kommersielle omgivelser.
-
Q7. Kan fleksible gasskoblinger brukes til propangass
Ja, den samme korrugerte konstruksjonen i rustfritt stål brukes også for tilkoblinger av propanapparater, med tilpasningsvalg som følger apparatets og ventilens gjengestørrelse.
-
Q8. Er gasskoblinger i rustfritt stål som er motstandsdyktige mot korrosjon
Rustfritt steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Q9. Hvilket materiale brukes til å lage fleksible gasskoblinger
Kjernerøret er korrugert rustfritt stål, og avhengig av produktlinje kan det etterlates bart eller ferdig med et ytre belegg som PVC eller en gul beskyttelsesjakke.
-
Q10. Hva er forskjellen mellom CSST og en PVC-belagt kontakt
CSST gasskoblingsrør brukes vanligvis for lengre distribusjonsløp gjennom en struktur, mens en PVC-belagt gasskobling er et kortere produkt designet for å koble ett apparat til avstengningsventilen.
