Varmesystemer (inkludert sivil oppvarming, industriell oppvarming, ny energioppvarming, etc.) har kjernekrav til rørledninger, slik som motstand mot høye temperaturer, motstand mot termisk utmatting, pålitelig tetning, tilpasningsevne til termisk ekspansjon og sammentrekning, og middels kompatibilitet. Tradisjonelle metallrør (som galvaniserte stålrør) er utsatt for sprekker på grunn av termisk stress, mens plastrør er begrenset av den øvre temperaturgrensen. Imidlertid kan rustfrie stålbelger, med sitt unike materiale og strukturelle design, effektivt løse disse problemene og bli en ideell rørledningsløsning for varmesystemer. Det følgende utdyper spesifikke applikasjonsløsninger fra flere dimensjoner
Dybdetilpasning av kjerneytelsesfordeler til varmesystemkrav
Driftsmiljøet til varmesystemer er preget av store temperatursvingninger (-10 ℃ til 300 ℃), forskjellige medier (varmt vann, damp, varmeledende olje, etc.), og eksistensen av termisk stress og vibrasjon. Ytelsen til belger i rustfritt stål kan nøyaktig oppfylle disse kravene:
Utmerket høytemperaturmotstand og termisk stabilitet: 304 rustfritt stål tåler middels temperaturmiljøer under 200 ℃ (som sivil varmtvannsoppvarming), 316 rustfritt stål kan tilpasse seg høytemperaturscenarier på 200-400 ℃ (slik som industrielle damprørledninger), og spesialkvaliteter (til og med 30-graders varme) systemer over 600 ℃. Materialet vil ikke eldes eller ha styrkedempning på grunn av langvarig høye temperaturer
Termisk tretthetsmotstand og ekspansjonskompensasjonsevne: Den ringformede korrugerte strukturen til belgen gir den god aksial strekkbarhet. Under syklusen med oppstart av varmesystemet (temperaturøkning) og avstengning (temperaturfall), kan det absorbere lengdeendringen til rørledningen forårsaket av termisk ekspansjon og sammentrekning (kompensasjonsbeløpet kan nå 5% -10% av sin egen lengde), redusere grensesnittløsning eller rørledningssprekker forårsaket av stive forbindelser. Den er spesielt egnet for tilkobling av kjeler, varmevekslere og annet utstyr med hovedrørledninger
Middels kompatibilitet og korrosjonsbestandighet: Den har toleranse for vanlige oppvarmingsmedier som varmt vann, damp og varmeledende olje. 304 rustfritt stål kan motstå avleiring av kalsium- og magnesiumioner i vann og oksygenkorrosjon. 316 rustfritt stål tåler erosjon fra svovelholdig damp og svakt sure varmeledende medier, og unngår mediumlekkasje forårsaket av korrosjon og perforering av rørledningens indre vegg.​
Tetningspålitelighet og trykkbærende kapasitet: Gjennom presisjonsbearbeidede flenser, gjenger og andre koblingsstrukturer, kombinert med høytemperaturbestandige tetningspakninger (som grafittpakninger, metallkledde pakninger), kan nulllekkasjetetning under langvarige høye temperaturer oppnås. Arbeidstrykket kan nå 1,6-10 MPa, og oppfyller trykkkravene til sivil oppvarming med lavt trykk (under 0,6 MPa) og industrielle høytrykksdampsystemer (over 4,0 MPa).
Varmeledningseffektivitet og energisparing: Den termiske ledningsevnen til rustfritt stål (ca. 16-21 W/(m·K)) er høyere enn for plastrør, og den ringformede strukturen til belgen kan øke kontaktområdet mellom mediet og rørledningen, og akselerere varmeoverføringen. Samtidig kan den ytre veggen til rørledningen bekvemt utstyres med et isolasjonslag for å redusere varmetapet og forbedre systemets energibesparende ytelse.
Typiske applikasjonsscenarier
Belger i rustfritt stål kan spesifikt løse brukssmerter for tradisjonelle rørledninger i forskjellige typer varmesystemer:
Sivile varme- og varmtvannssystemer
Koble sammen grenrør mellom radiatorer og hovedrør: Ved å bruke bølgens fleksibilitet kan de enkelt omgå hindringer som vegger og møbler, redusere bruken av albuer og redusere vannstrømmotstanden; samtidig absorberer de rørledningsutvidelse og sammentrekning under oppvarmings- og ikke-oppvarmingssesongene for å unngå grensesnittlekkasje.​

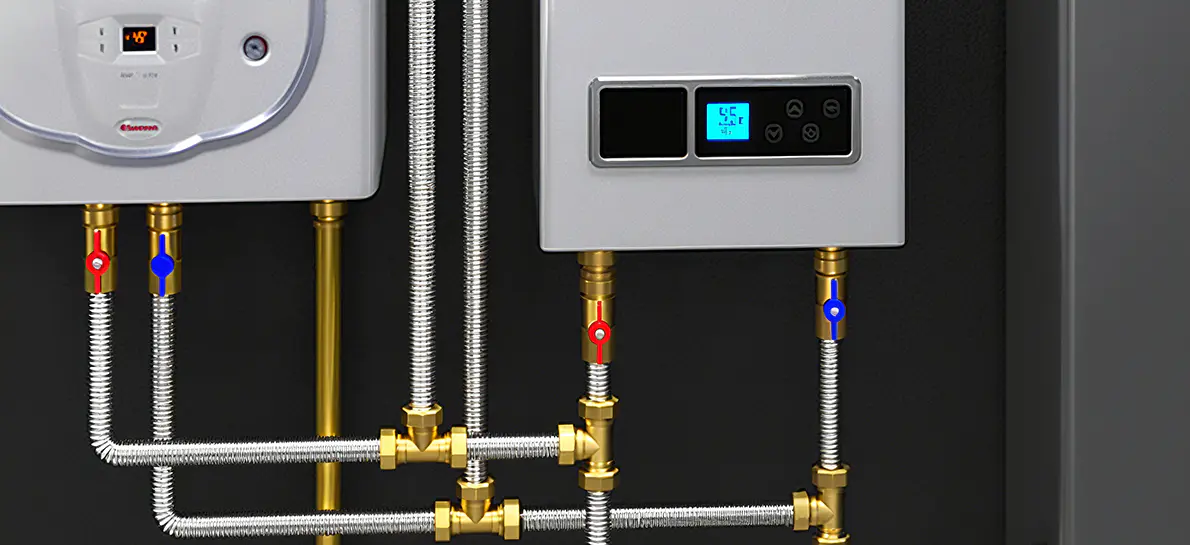

Kobling mellom vegghengte kjeler og varmtvannsrørledninger: De tåler 80-95 ℃ varmtvannstemperatur under drift av vegghengte kjeler, motstår termisk tretthet forårsaket av hyppig oppstart og avstengning, og er mer holdbare enn gummislanger (enkle å eldes) og kobberrør (sterk stivhet med mer enn 15 år)
Tilkobling av manifolder i lavtemperatur gulvvarme (vanngulvvarme): Liten kaliber (DN15-DN25) belg kan tilpasse seg flergrenet utforming av gulvvarmerør, redusere vannstrømsmotstanden og forbedre jevnheten i varmeavledning.​
Industrielle varmesystemer
Forbindelse mellom kjeler og damprørledninger: Ved utløpet av kullfyrte/gassfyrte kjeler kan belg absorbere den kraftige termiske ekspansjonen under oppstart av kjelen, beskytte ventiler og rørledningsgrensesnitt og unngå damplekkasje (damptemperatur er vanligvis 150-300 ℃, trykk 1,0-4,0 MPa).
Varmeledende oljefyringssystemer: Brukes til å koble varmeledende oljeovner med reaktorer, tørkere og annet utstyr. 316 rustfritt stål tåler langvarig erosjon av varmeledende olje (temperatur 200-300 ℃), og dets vibrasjonsmotstand (generert av pumpedrift) forhindrer at rørledningsskjøter løsner.​
Rørledningstilkobling av elektrisk varmeutstyr: Slik som innløps- og utløpsrørledningene til elektriske varmereaktorer, kan belg tilpasse seg den lokale høye temperaturen til elektriske varmeelementer, og det er ingen problemer med luktutslipp fra plastrør.
Nye energivarmesystemer
Sirkulasjonsrørledninger for solvarmeoppsamlingssystemer: Forbinder solfangere og varmtvannstanker, 304 rustfritt stål kan motstå høye temperaturer (70-100 ℃) under direkte sollys og regnkorrosjon, og den fleksible strukturen tilpasser seg den lille forskyvningen av solfangere på grunn av installasjonsvinkler.​
Vannsirkulasjonsrørledninger til luftvarmepumper: I temperatursvingningsområdet på -10 ℃ til 55 ℃ kan belger kompensere for utvidelse og sammentrekning av rørledninger forårsaket av miljøtemperaturendringer, og unngå sprøhet ved lav temperatur eller høytemperaturdeformasjon av plastrør.
Spesielle oppvarmingsscenarier
Dampdesinfeksjonsrørledninger i næringsmiddelindustrien: Den indre veggen til rustfri stålbelg er glatt og enkel å rengjøre, oppfyller standarder for mathygiene (som 3A-sertifisering), tåler 121℃ høytemperatur dampdesinfeksjon og har ingen risiko for rustforurensning.​
Rørledningstilkobling av laboratorieoppvarmingsutstyr (som oljebad, konstanttemperaturtanker): Småkaliber belger (DN6-DN15) kan nøyaktig tilpasse seg presisjonsutstyr, og deres vibrasjonsmotstand sikrer stabil mediumoverføring under eksperimenter.
Nøkkelvalgpunkter og installasjonsspesifikasjoner
1. Vitenskapelig utvalg
Materialtilpasning: 304 rustfritt stål er valgt for middels temperatursystemer (≤200 ℃); 316 rustfritt stål er valgt for høytemperatursystemer (200-400 ℃) eller korrosive medier (som svovelholdig damp); 310S rustfritt stål er valgt for ultrahøye temperatursystemer (>400℃).​
Kaliber og trykkklassifisering: Velg DN10-DN300 kalibre i henhold til strømningshastigheten til varmemediet (DN15-DN50 brukes vanligvis til sivile formål, DN50-DN200 for industrielle formål); arbeidstrykket må være ≥1,25 ganger systemets designtrykk (hvis for eksempel designtrykket til et dampsystem er 1,6 MPa, velg belg med en vurdering på ≥2,0MPa).
Tilkoblingsmetode: Gjenget tilkobling (med høytemperaturbestandig råmaterialstape) brukes ofte i sivile systemer; flensforbindelse (med metallviklede pakninger) brukes mest i industrielle systemer; hylseledd kan velges for presisjonsutstyrstilkobling (for å sikre rengjørbarhet uten døde hjørner).
Ekspansjonskompensasjonsbeløp: Beregn den termiske ekspansjonsmengden i henhold til rørledningens lengde og temperaturforskjell (formel: ΔL=α×L×ΔT, der α er den lineære ekspansjonskoeffisienten til rustfritt stål), og sørg for at kompensasjonsmengden til belgen er ≥ den beregnede verdien for å unngå overdreven strekking eller kompresjon.
2. Installasjonsspesifikasjoner
Forbehandling og rengjøring: Fjern oksidbelegg og oljeflekker i rørledningen før installasjon. Høytemperatursystemer må avfettes (som rengjøring med trikloretylen); ved tilkobling til mat- og farmasøytisk utstyr, må belg med elektrolytisk polerte innervegger velges for å unngå mikrobiell vekst.​
Bøying og fiksering: Bøyeradiusen er ≥ radiusen spesifisert av produktet (vanligvis 6-10 ganger rørdiameteren). Det er forbudt å bruke overdreven kraft under kaldbøying for å forårsake korrugeringsdeformasjon; skyvestøtter settes inn for hver 2.-3. meter i den rette seksjonen (tillater aksial ekspansjon), og faste støtter settes i begge ender av kompensasjonsseksjonen for å begrense sideforskyvning.​
Forsegling og isolasjon: Når flensforbindelse brukes, stram boltene jevnt (trinn for trinn diagonalt) for å unngå tetningsfeil forårsaket av eksentrisk belastning; Høytemperaturrørledninger må pakkes inn med isolasjonslag (som steinull, aluminiumsilikat) utenfor belgen, men ekspansjonsplass må reserveres for å forhindre at isolasjonslaget hindrer kompensasjonen av belgen.
Prøvedrift og testing: Etter installasjon, utfør en vanntrykktest (testtrykket er 1,5 ganger arbeidstrykket, og trykket opprettholdes i 30 minutter uten lekkasje); høytemperatursystemer må utføre varm igangkjøring for å overvåke om belgen ekspanderer og trekker seg jevnt sammen og om det er lekkasje ved grensesnittet.
Søknadsfordeler
Forleng systemets levetid: Den termiske tretthetsmotstanden til rustfrie stålbelger kan forlenge den problemfrie driftssyklusen til varmesystemet til mer enn 10 år, langt overskridende for galvaniserte stålrør (5-8 år) og plastrør (3-5 år), noe som reduserer utskiftingskostnadene.​
Reduser vedlikeholdskostnader: Korrosjonsmotstand og høytemperaturmotstand reduserer vedlikehold av nedstengning forårsaket av rørledningskorrosjon og brudd, og årlige vedlikeholdskostnader kan reduseres med 40% -60%; spesielt i industrielle varmesystemer kan produksjonstap forårsaket av middels lekkasje unngås
Forbedre driftssikkerhet: Nulllekkasjetetning og anti-termisk spenningsdesign reduserer risikoen for skålding og brann forårsaket av lekkasje av høytemperaturmedier (som damp og varmeledende olje), og kan redusere eiendomstap forårsaket av vannlekkasje i husholdninger i sivil oppvarming.
Forbedre systemtilpasningsevnen: Den fleksible kompensasjonsevnen gjør at rørledningsinstallasjon ikke er begrenset av bygningskonstruksjoner (som vegger og gulv), spesielt egnet for transformasjon av varmesystemer i gamle bygninger, og reduserer vegggraving og strukturelle skader.
Sammendrag
Gjennom de doble fordelene med materiale og struktur, oppnår rustfrie stålbelger omfattende ytelse av "høy temperaturmotstand, anti-ekspansjon, stabil forsegling og lang levetid" i varmesystemer. Enten det er komfortkravene til sivil oppvarming eller de tøffe arbeidsforholdene til industriell oppvarming, kan de tilby pålitelige rørledningsløsninger, og legge et solid grunnlag for effektiv og sikker drift av varmesystemer.​
